Λεπτομέρειες:
|
Σειρά του μετρημένου γωνιακού ποσοστού (°/s): | ±300 | Μη γραμμικότητα παράγοντα κλίμακας στη σταθερή θερμοκρασία (PPM): | ≤10 |
---|---|---|---|
Ασυμμετρία του παράγοντα ξελεπιάσματος στη θερμοκρασία δωματίου (PPM): | ≤1 | Επανάληψη παράγοντα κλίμακας στη σταθερή θερμοκρασία (PPM): | ≤5 |
Επανάληψη παράγοντα κλίμακας στην πλήρη σειρά θερμοκρασίας από - 40℃ μέχρι 60℃ (PPM): | ≤15 | Προκατειλημμένη κλίση στη σταθερή θερμοκρασία (10s, 1ς, °/h): | ≤0.002 |
Προκατειλημμένη επανάληψη κλίσης στη σταθερή θερμοκρασία (1ς, °/h): | ≤0.03 | Προκατειλημμένη επανάληψη κλίσης στην πλήρη σειρά θερμοκρασίας από - 40℃ μέχρι 60℃ (1ς, °/h): | ≤0.05 |
Προκατειλημμένη κλίση στην πλήρη σειρά θερμοκρασίας από - 40℃ μέχρι 60℃ (100s, 1ς, °/h): | ≤0.005 | Τυχαίος περίπατος (°/√h): | ≤0.0005 |
Χρόνος προθέρμανσης (λ.): | 0 | Τυχαία δόνηση (°/h): | ≤0.1 |
Κλονισμός (°/h): | ≤0.1 | Επίλυση της δύναμης: | ≤0.5 |
Μηά αλλαγή απόκλισης πριν και μετά από τη δόνηση (°/h): | ≤0.01 | Μηά προκατειλημμένη ευαισθησία (°/h/GS): | <0.5 |
Θερμοκρασία αποθήκευσης: | - 50℃ ~70℃ | Λειτουργούσα θερμοκρασία: | - 40℃ ~65℃ |
Επισημαίνω: | ενιαίο γυροσκόπιο άξονα 0,002 °/hr,αδρανές γυροσκόπιο arti |

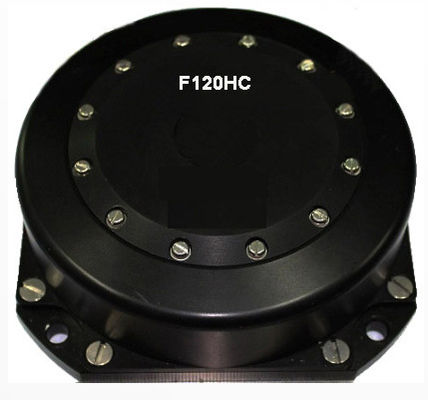

Το πρότυπο γυροσκόπιο οπτικών ινών ενιαίος-άξονα F120HC υψηλό Accury με 0,002 °/hr προκαταλαμβάνει την κλίση
1.Product εισαγωγή
1.1 αρχή και λειτουργία εργασίας
Αυτό το προϊόν είναι ένας αδρανής γωνιακός αισθητήρας ποσοστού βασισμένος στην αρχή της επίδρασης Sagnac, η οποία χρησιμοποιείται για να μετρήσει τη γωνιακή μετακίνηση ποσοστού του μεταφορέα γύρω από τον ευαίσθητο άξονα αυτού του αισθητήρα. Αυτή η μονάδα παίρνει τη σπείρα οπτικών ινών ως γωνιακή ευαίσθητη μονάδα ποσοστού και το κύκλωμα ανίχνευσης κλειστών βρόγχων ως βάση.
Δύο ακτίνες από ένα λέιζερ εγχέονται στην ίδια ίνα αλλά στις αντίθετες κατευθύνσεις. Λόγω της επίδρασης Sagnac, η ακτίνα που ταξιδεύει ενάντια στην περιστροφή δοκιμάζει μια ελαφρώς πιό σύντομη καθυστέρηση πορειών από την άλλη ακτίνα. Η προκύπτουσα διαφορική μετατόπιση φάσης μετριέται μέσω της παρεμβαλλομετρίας, μεταφράζοντας κατά συνέπεια ένα συστατικό της γωνιακής ταχύτητας σε μια μετατόπιση του σχεδίου παρέμβασης που μετριέται φωτομετρικά.
Η χωρίζοντας οπτική ακτίνων προωθεί το φως από μια δίοδο λέιζερ σε δύο κύματα διαδίδοντας στις δεξιόστροφες και αντίθετες προς την φορά των δεικτών του ρολογιού κατευθύνσεις μέσω μιας σπείρας που αποτελείται από πολλές στροφές της οπτικής ίνας. Η δύναμη της επίδρασης Sagnac εξαρτάται από την αποτελεσματική περιοχή της κλειστής οπτικής πορείας: αυτό δεν είναι απλά ο γεωμετρικός τομέας του βρόχου αλλά ενισχύεται από τον αριθμό στροφών στη σπείρα.
Αυτό το προϊόν είναι ένας αδρανής αισθητήρας που αποτελείται από το οπτικό σύστημα, την αντίστοιχα παροχή ηλεκτρικού ρεύματος και τα στοιχεία - κύκλωμα επεξεργασίας. Μπορεί να παρέχει τις τριαξωνικός πληροφορίες αύξησης γωνίας.
1.2 διαμόρφωση
Το προϊόν αποτελείται κυρίως από τα ακόλουθα συστατικά:
a) Οπτικό μέρος: πηγή φωτός, συζευκτήρας, διαμορφωτής Υ, σπείρα ινών, ανιχνευτής
b) Μέρος κυκλωμάτων: πίνακας επεξεργαστών, πίνακας πηγής φωτός και προενισχυτής
c) Δομικό μέρος: σώμα, κάλυψη, κ.λπ.
1.3 μορφή και μέγεθος εγκαταστάσεων
Μέγεθος περιλήψεων (120 ± 0,1) χιλ. × (120 ± 0,1) χιλ. × (38 ± 0,5) χιλ.,
Διαστάσεις εγκατάστασης (94 ± 0,1 χιλ.) × (94±0.1mm)
1,4 βάρος
≤900g
1.5 παράμετροι απόδοσης
Όνομα δεικτών | Απαιτήσεις δεικτών | Παρατηρήσεις |
Σειρά του μετρημένου γωνιακού ποσοστού (°/s) |
±300 | |
Μη γραμμικότητα παράγοντα κλίμακας σταθερή θερμοκρασία (PPM) |
≤10 | |
Ασυμμετρία του παράγοντα ξελεπιάσματος Θερμοκρασία δωματίου (PPM) |
≤1 | |
Επανάληψη παράγοντα κλίμακας σταθερή θερμοκρασία (PPM) |
≤5 | |
Επανάληψη παράγοντα κλίμακας πλήρης σειρά θερμοκρασίας από - 40℃ μέχρι 60℃ (PPM) |
≤15 | |
Προκατειλημμένη κλίση στη σταθερή θερμοκρασία (10s, 1ς, °/h) |
≤0.002 | |
Προκατειλημμένη επανάληψη κλίσης σταθερή θερμοκρασία (1ς, °/h) |
≤0.03 | |
Προκατειλημμένη επανάληψη κλίσης πλήρης σειρά θερμοκρασίας από - 40℃ μέχρι 60℃ (1ς, °/h) |
≤0.05 |
Σταθερά σταθερών σημείων δοκιμή θερμοκρασίας |
Προκατειλημμένη κλίση στο σύνολο σειρά θερμοκρασίας από - 40℃ μέχρι 60℃ (100s, 1ς, °/h) |
≤0.005 | Σε μη απευθείας σύνδεση αποζημίωση |
Τυχαίος περίπατος (°/√h) |
≤0.0005 | |
Χρόνος προθέρμανσης (λ.) |
0 | |
Τυχαία δόνηση (°/h) |
≤0.1 |
Το differencr μεταξύ του μέσου όρου από μηά απόκλιση πριν και μετά από τη δόνηση |
Κλονισμός (°/h) |
≤0.1 | Μηά απόκλιση πριν και μετά από τον αντίκτυπο |
Επίλυση της δύναμης | ≤0.5 | |
Μηά αλλαγή απόκλισης πριν από και μετά από τη δόνηση (°/h) |
≤0.01 | |
Μηά προκατειλημμένη ευαισθησία (°/h/GS) |
<0.5 | |
Θερμοκρασία αποθήκευσης | - 50℃ ~70℃ | |
Λειτουργούσα θερμοκρασία | - 40℃ ~65℃ |
1.6 μηχανικές και ηλεκτρικές διεπαφές
1.6.1 μηχανική διεπαφή
Η τοποθετώντας επιφάνεια του προϊόντος αποτελεί τη σταθερή επιφάνεια για την εξωτερική εγκατάσταση, και η να τοποθετήσει βίδα είναι M6.
1.6.2 απαιτήσεις δύναμης
Η εξωτερική παροχή ηλεκτρικού ρεύματος στο προϊόν έχει δύο τρόπους:
Όλος ο τρόπος + (5 V±0.25V), η παραγωγή power>7w
Ένας άλλος τρόπος - (5 V±0.25V), η παραγωγή power>4w
Εξωτερικός κυματισμός δύναμης: <20mV
1.6.3 ηλεκτρική διεπαφή σύνδεσης
ZJA12-01t αριθμός καρφιτσών υποδοχών | Φυσικό | Σημείωση |
1 | +5V | |
2 | GDN | |
3 | - 5V | |
9 | Ρ + | |
10 | Ρ - | |
11 | Τ + | |
12 | Τ - |
