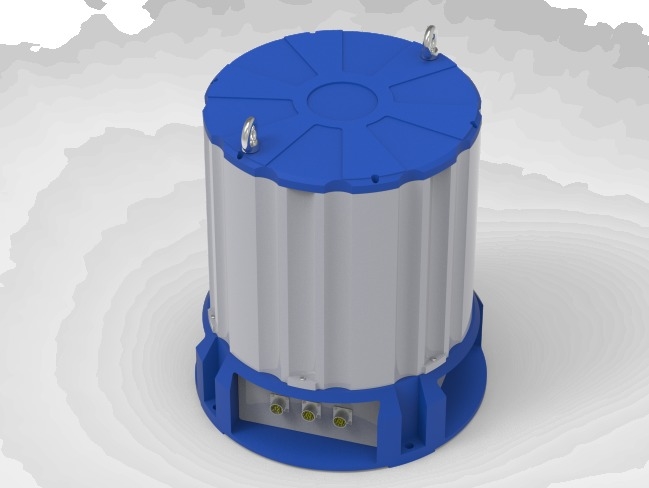

Μοντέλο DINS-200 Σύστημα Αδρανειακής Πλοήγησης Γυροσκοπίου Περιστροφικού Λέιζερ Μονού Άξονα Υψηλής Ακρίβειας

Σύστημα Αδρανειακής Πλοήγησης Γυροσκοπίου Περιστροφικού Laser Μοντέλο DINS-200 Υψηλής Ακρίβειας Μονοαξονικό

Εισαγωγή

Το σύστημα αδρανειακής πλοήγησης γυροσκοπίου περιστροφικού laser μονοαξονικού DINS-200 είναι ένας εξοπλισμός αδρανειακής πλοήγησης και μέτρησης υψηλής απόδοσης. Το DINS-200 υιοθετεί γυροσκόπιο laser υψηλής ακρίβειας και επιταχυνσιόμετρο χαλαζία, και η απόδοση του συστήματος βελτιώνεται σημαντικά μέσω βαθμονόμησης σφάλματος υψηλής ακρίβειας, τεχνολογίας αντιστάθμισης θερμοκρασίας και τεχνολογίας αυτόματης βαθμονόμησης και αυτο-αντιστάθμισης σφάλματος σε απευθείας σύνδεση περιστροφής μονοαξονικού. Στο σύστημα υιοθετούνται σχεδιασμός ηλεκτρομαγνητικής θωράκισης, σχεδιασμός θερμικής ισορροπίας, σχεδιασμός τρόπου δόνησης, σχεδιασμός στεγανοποίησης και αυστηρή τεχνολογία κατασκευής για να εξασφαλιστεί εξαιρετική περιβαλλοντική προσαρμοστικότητα.

Χαρακτηριστικά

* Γυροσκόπιο laser δύο συχνοτήτων μηχανικά δονημένο υψηλής ακρίβειας.

* Αυτο-βαθμονόμηση και αυτο-αντιστάθμιση σφάλματος σε απευθείας σύνδεση περιστροφής μονοαξονικού.

* Αυτο-ευθυγράμμιση κατά της διαταραχής.

* Η διεπαφή εισόδου είναι πλούσια, η οποία υποστηρίζει την πρόσβαση πληροφοριών αναφοράς στο σύστημα πλοήγησης δορυφόρων/οδόμετρο/καταγραφέα Doppler/ηλεκτρομαγνητικό καταγραφέα/υψόμετρο/υπερ-βραχύ σύστημα ακουστικής τοποθέτησης υποβρυχίων.

* Υπάρχουν διάφοροι τρόποι λειτουργίας και ο καθαρός αδρανειακός/απόσβεσης/ενσωματωμένος τρόπος πλοήγησης μπορεί να επιλεγεί αυτόματα ή χειροκίνητα σύμφωνα με τις εξωτερικές πληροφορίες αναφοράς.

* Εξαιρετική περιβαλλοντική προσαρμοστικότητα.

* Στρατιωτικό πρότυπο.

Εφαρμογή

Πλοήγηση πλοίων υψηλής ακρίβειας

Πλοήγηση και τοποθέτηση υποβρύχιου μη επανδρωμένου καταδυόμενου σκάφους

Τοποθέτηση και προσανατολισμός οχήματος γεωδαιτικής πυροβολικού

Τοποθέτηση και προσανατολισμός οχήματος εκτόξευσης πυραύλων

Μέτρηση στάσης υψηλής ακρίβειας

Ηλεκτρικά χαρακτηριστικά

Τροφοδοσία: 28VDC (18～36VDC),<100W

Επικοινωνία: διαμορφώσιμες σειριακές θύρες (921600), θύρα Ethernet, 2 διεπαφές CAN bus, διεπαφή Ethernet, 1 διεπαφή PPS, διεπαφή παλμού οδομέτρου, μέγιστη συχνότητα εξόδου 1000Hz.

Περιβάλλον εργασίας

Θερμοκρασία λειτουργίας/αποθήκευσης: -40℃~+60℃／-55℃~+80℃

Δόνηση: 1g Sine@S~50Hz Κανονική λειτουργία/χωρίς ζημιά υπό κλονισμό: 30g@6ms/50g@11 ms

Φυσικά χαρακτηριστικά

Μέγεθος: φ480mmx520mm (διάμετρος×ύψος)

Βάρος: ≤62kg (χωρίς βάση απορρόφησης κραδασμών)

Εύρος μέτρησης

Γωνιακήταχύτητα: ±400deg/sΕπιτάχυνση: ±1

5gΔιεύθυνση (RMS) secLat
