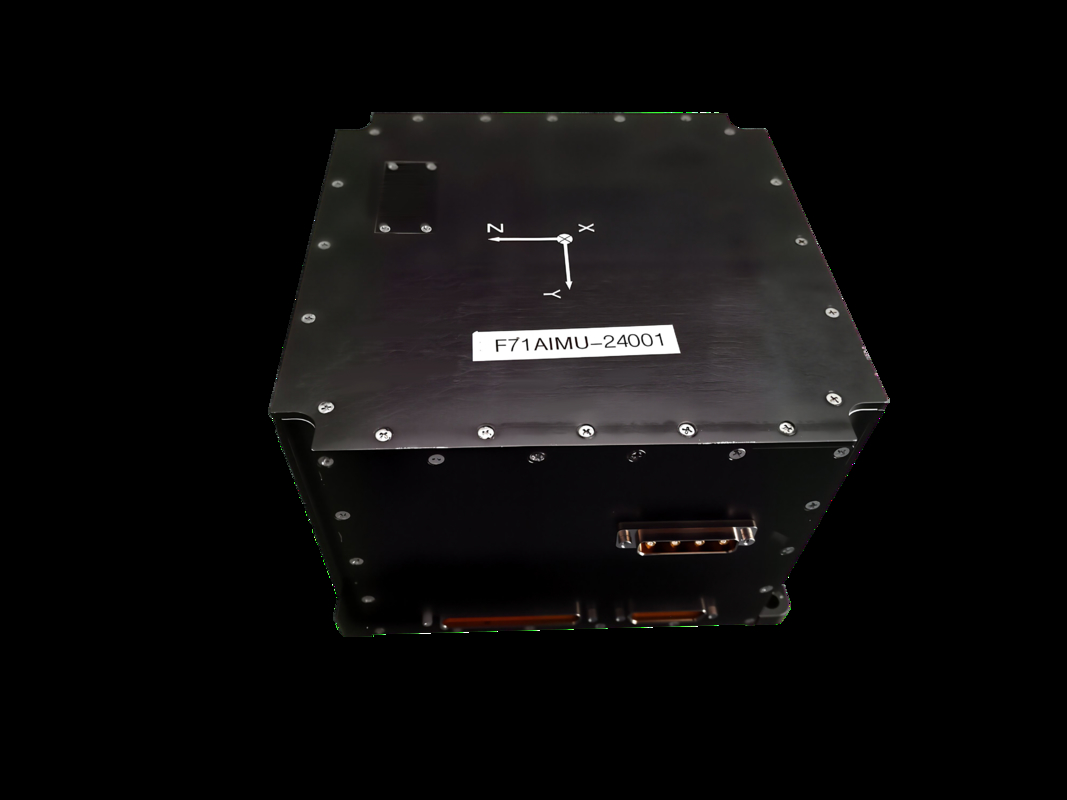

Μονάδα Αδράνειας Οπτικών Ινών Υψηλής Ακρίβειας TDF72IMU0 Χαμηλής Κατανάλωσης

Μονάδα Αδράνειας Οπτικών Ινών Υψηλής Ακρίβειας TDF72IMU0 Χαμηλής Κατανάλωσης
Μονάδα Αδράνειας Οπτικών Ινών Υψηλής Ακρίβειας TDF72IMU0 Χαμηλής Κατανάλωσης

Μεγάλες Εικόνας :  Μονάδα Αδράνειας Οπτικών Ινών Υψηλής Ακρίβειας TDF72IMU0 Χαμηλής Κατανάλωσης

Λεπτομέρειες:
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: NAVI OPTICS
Πιστοποίηση: CCS
Αριθμό μοντέλου: TDF72IMU0
Έγγραφο: TDF72IMU0 Fiber Optic Inert...it.pdf
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: ένα σετ
Συσκευασία λεπτομέρειες: Κουτί χαρτοφυλακίου
Όροι πληρωμής: T/t, l/c
Επικοινωνία

Μονάδα Αδράνειας Οπτικών Ινών Υψηλής Ακρίβειας TDF72IMU0 Χαμηλής Κατανάλωσης

περιγραφή
Σταθερότητα μηδενικής μεροληψίας (100S): 00,01°/ώρα Σταθερότητα μηδενικής μεροληψίας (10S): 00,03°/h
Μεταβλητή θερμοκρασία μηδενική σταθερότητα μεροληψίας: 00,05°/ώρα Συντελεστής κλίμακας πλήρους θερμοκρασίας: ≤150ppm
Συντελεστής τυχαίας πορείας: 0,002 °/h Εύρος εισόδου: 400 °/s
Επισημαίνω:

μονάδα μέτρησης αδράνειας οπτικών ινών

,

αισθητήρας IMU χαμηλής κατανάλωσης

,

μονάδα αδράνειας υψηλής ακρίβειας

Υψηλής ακρίβειας μονάδα αδράνειας οπτικών ινών TDF72IMU0 Μικρή κατανάλωση ενέργειας


*Σύνοψη


Αυτός ο τύπος της μονάδας αδράνειας οπτικών ινών περιέχει οκτώ σημεία μείωσης των δονήσεων, τα οποία μπορούν να ανταποκριθούν στα σενάρια εφαρμογής μεγάλων επιπτώσεων και μεγάλων δονήσεων.ελαφρύ , χαμηλή κατανάλωση ενέργειας και υψηλή ακρίβεια.Διαθέτει τη λειτουργία δυναμικής μέτρησης των στοιχείων γωνιακής και γραμμικής κίνησης του φορέα για τη χρήση εξοπλισμού μικρού όγκου και υψηλής ακρίβειας αδράνειας σε όπλα νερού/τορπίλων, καθώς και χερσαίες, αεροπορικές και πυραυλικές πλατφόρμες όπλων.


*Απόδοση


Σχέδιο

Περιεχόμενο

Εγώ...Ντεξ

Σημειώσεις

Δείκτες απόδοσης του γυροσκόπου

Δείκτης μηδενικής προκατάληψης





Μηδενική σταθερότητα κλίσης (100s)

00,01°/ώρα



Σταθερότητα μηδενικής παρεκκλίσεως (10s)

00,03°/ώρα



Σταθερότητα μεταβλητής θερμοκρασίας μηδενικής προκατάληψης

00,05°/ώρα



Παράγοντας κλίμακας

Συντελεστής πλήρους κλίμακας θερμοκρασίας

≤ 150 ppm



Άλλοι δείκτες

Rσυντελεστής πορείας andom

00,002°/ώρα



Εγώ...εύρος nput

400°/s



Δείκτες απόδοσης επιταχυνόμετρου

Δείκτης απόκλισης

Απόκλιση μηνιαίο συνολικό σφάλμα

20 μg



Δείκτης μηδενικής προκατάληψης

Αίσθηση θερμοκρασίας μηδενικής παρεκκλίσεως

20μg/°C



Παράγοντας κλίμακας



Ετήσιο συνολικό σφάλμα με συντελεστή κλίμακας

20 ppm



Ευαισθησία θερμοκρασίας με συντελεστή κλίμακας

20 ppm/°C



Δείκτης εύρους

Εγώ...εύρος nput

± 20g



Χαρακτηριστικά ολόκληρης της μηχανής

Δείκτες περιβαλλοντικής απόδοσης



Οθερμοκρασία αφαίρεσης

-40°C-60°C



Sθερμοκρασία torage

-45°C ∼70°C



Gενεργειακές απαιτήσεις

Ππρομήθεια

18 ̊36V ((DC)



Σταθερή κατανάλωση ενέργειας

≤ 15W

Κατανάλωση ισχύος εκκίνησης ≤ 25W



*Ηλεκτρικές διεπαφές


Πινάκια

Συνδεσιμότητα

Ονομασία σήματος

Χαρακτηριστικά σήματος

1,2

Εξωτερική τροφοδοσία



Η παροχή ενέργειας PCS είναι θετική

24V

3,4

Σημείο παροχής ενέργειας PCS

Σημείο ισχύος

5

Έξοδος σήματος 200 Hz



Δοκιμαστική μονάδα

Τα δεδομένα εξόδου της ΜΜΕ είναι θετικά

6

Δελτίο ΕΚΑΧ

Αρνητικά δεδομένα εξόδου IMU

9

Σήμα συγχρονισμού

IMU_SYN+

Σημάδι συγχρονισμού IMU θετικό

10

ΕΙΜΟ_ΣΥΝ

Αρνητικό σήμα συγχρονισμού IMU




*Ορθολογική εμφάνιση και διαστάσεις



Μονάδα Αδράνειας Οπτικών Ινών Υψηλής Ακρίβειας TDF72IMU0 Χαμηλής Κατανάλωσης 0
