Λεπτομέρειες:
|
Βάρος: | ≤2200g | Ανιχνευτής: | MCT 640 ×512 |
---|---|---|---|
Εστιακό μήκος: | συνεχές ζουμ 15 ㎜~300 ㎜ | Επικοινωνία ελέγχου: | RS232 |
Φασματική σειρά: | 3.7 ~4.8μm | Συχνότητα πλαισίων: | 50Hz |
Στροφή εικόνας: | Οριζόντιος/κατακόρυφος | Ηλεκτρονικό ζουμ: | ×2/×4 ηλεκτρονικό ζουμ |
Υψηλό φως: | flir 15mm θερμικά κάμερα ασφαλείας,Μέση επιτήρηση καμερών κυμάτων θερμική,Φορητή κάμερα θερμικής λήψης εικόνων ψύξης |

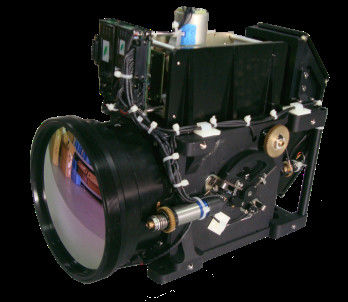

15300mm F4 συνεχές σύστημα καμερών θερμικής λήψης εικόνων ψύξης κυμάτων ζουμ μέσο
η προδιαγραφή συστημάτων θερμικής λήψης εικόνων 15300mm F4 είναι
προηγμένη δροσισμένη MWIR θερμική λήψη εικόνων που χρησιμοποιείται για τη μεγάλης απόστασης ανίχνευση.
Ο ιδιαίτερα ευαίσθητος δροσισμένος MWIR πυρήνας με το ψήφισμα 640x512 μπορεί
σαφής εικόνα προϊόντων πολύ με πολύ τη υψηλή ανάλυση το 15mm~300mm
ο συνεχής υπέρυθρος φακός ζουμ που χρησιμοποιείται στο προϊόν μπορεί αποτελεσματικά
διακρίνετε τους στόχους όπως οι άνθρωποι, τα οχήματα και τα σκάφη στη μεγάλη τηλεφωνική απόσταση.
Figure1 εικόνα θερμικής λήψης εικόνων
1 τεχνική προδιαγραφή
1.1 ανιχνευτής
Ανιχνευτής MCT 640 ×512
Φασματική σειρά 3,7 ~4.8μm
Πίσσα 15μm εικονοκυττάρου
Ψυγείο Stirling δροσίζοντας μεθόδου
1.2 φακός
Εστιακό μήκος 15 συνεχές ζουμ ㎜~300 ㎜
Φ 4
1.3 απόδοση
FOV σειρά 1.83°(H) ×1.46° (Β) 36.5°(H) ×29.2°(V)
Χρονικά ≤8 πρακτικά ψύξης στην κανονική θερμοκρασία
Τηλεοπτικό αναλογικό τηλεοπτικό σήμα σχήματος παραγωγής τυποποιημένο PAL
Συχνότητα 50Hz πλαισίων
NETD ≤ το 25mk@25 ℃
Συνεχές ρεύμα 24 ~32 Β πηγής ισχύος, με την αντίστροφη πολικότητα δύναμης
προστασία
Κατανάλωση ισχύος ≤ το 15W@25 ℃, σταθερό κράτος
≤ το 30W@25 ℃, αιχμή ξεκινήματος
Θερμοκρασία -30℃~55℃ λειτουργίας
Θερμοκρασία -40℃~70℃ αποθήκευσης
1.4 εντολή και έλεγχος
Επικοινωνία RS232 ελέγχου
Χειρωνακτική διόρθωση διορθώσεων/διόρθωση υποβάθρου
Εκτυφλωτικός/μαύρος καυτός διακόπτης ελέγχου πολικότητας
Ηλεκτρονικό ηλεκτρονικό ζουμ ζουμ ×2/×4
Αύξηση εικόνας ναι
Διαγώνια επίδειξη ναι
Στροφή εικόνας οριζόντια/κατακόρυφος
2 φυσικές παράμετροι
Βάρος ≤2200g
Τα μεγέθη βλέπουν κατωτέρω
Figure2. Μηχανική απεικόνιση μεγέθους
3 ηλεκτρικός καθορισμός διεπαφών πυρήνων
Πίνακας 1. Συνδετήρας (HARWIN: M80-5401605) ορισμοί καρφιτσών
Figure3. M80-5401605 διάγραμμα ακολουθίας καρφιτσών
