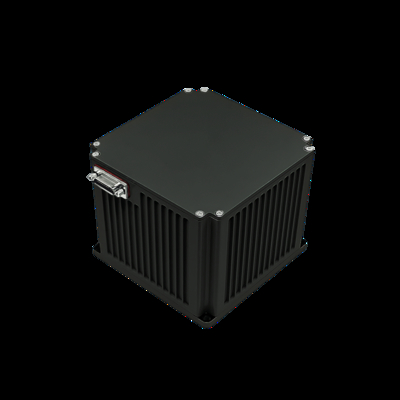

Μονάδα Αδράνειας Οπτικών Ινών TDF51IMU0 Μικρού Μεγέθους Υψηλής Ακρίβειας Δυναμικές Λειτουργίες Μέτρησης

Μονάδα Αδράνειας Οπτικών Ινών TDF51IMU0 Μικρού Μεγέθους Υψηλής Ακρίβειας Δυναμικές Λειτουργίες Μέτρησης
Μονάδα Αδράνειας Οπτικών Ινών TDF51IMU0 Μικρού Μεγέθους Υψηλής Ακρίβειας Δυναμικές Λειτουργίες Μέτρησης

Μεγάλες Εικόνας :  Μονάδα Αδράνειας Οπτικών Ινών TDF51IMU0 Μικρού Μεγέθους Υψηλής Ακρίβειας Δυναμικές Λειτουργίες Μέτρησης

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: NAVI OPTICS
Πιστοποίηση: CCS
Model Number: TDF51IMU0
Έγγραφο: TDF51IMU0 Fiber Optic Inert...it.pdf
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: ένα σετ
Συσκευασία λεπτομέρειες: Κουτί χαρτοφυλακίου
Όροι πληρωμής: L/c, t/t
Επικοινωνία

Μονάδα Αδράνειας Οπτικών Ινών TDF51IMU0 Μικρού Μεγέθους Υψηλής Ακρίβειας Δυναμικές Λειτουργίες Μέτρησης

περιγραφή
Σταθερότητα μηδενικής μεροληψίας (100S): 00,05°/ώρα Σταθερότητα μηδενικής μεροληψίας (10S): 0.1°/h
Μεταβλητή θερμοκρασία μηδενική σταθερότητα μεροληψίας: 0.1°/h Συντελεστής κλίμακας πλήρους θερμοκρασίας: ≤200ppm
Random walk coefficient: 0.008°/√h Εύρος εισόδου: 400 °/s

Μικρό μέγεθος υψηλής ακρίβειας TDF51IMU0 Δυναμικές λειτουργίες μέτρησης


* Σύνοψη

Οι μονάδες αδράνειας οπτικών ινών έχουν τα πλεονεκτήματα του μικρού μεγέθους, του ελαφρού βάρους, της χαμηλής κατανάλωσης ενέργειας και της υψηλής ακρίβειας.και μονάδες αδράνειας διαμόρφωσης διπλού άξονα, για την κάλυψη των αναγκών των νέων μη επανδρωμένων πλατφορμών, των όπλων νερού/τορπιλών, καθώς και των χερσαίων και αερομεταφερόμενων πλατφορμών όπλων για εξοπλισμό μονάδας αδράνειας μικρού μεγέθους και υψηλής ακρίβειας.Έχουν δυναμικές λειτουργίες μέτρησης για πληροφορίες γωνιακής και γραμμικής κίνησης φορέα.



*Απόδοση

Σχέδιο Περιεχόμενο Δείκτης Σημειώσεις
Δείκτες απόδοσης του γυροσκόπου
Δείκτης μηδενικής προκατάληψης Μηδενική σταθερότητα κλίσης (100s) 00,05°/ώρα
Σταθερότητα μηδενικής παρεκκλίσεως (10s) 0.1°/h
Σταθερότητα μεταβλητής θερμοκρασίας μηδενικής προκατάληψης 0.1°/h
Παράγοντας κλίμακας Συντελεστής πλήρους κλίμακας θερμοκρασίας ≤ 200 ppm
Άλλοι δείκτες Συντελεστής τυχαίας πορείας 00,008°/√h
Πεδίο εισόδου 400°/s
Δείκτες απόδοσης επιταχυνόμετρου
Δείκτης απόκλισης Απόκλιση μηνιαίο συνολικό σφάλμα 50 μg
Δείκτης μηδενικής προκατάληψης Αίσθηση θερμοκρασίας μηδενικής παρεκκλίσεως 50 μg/°C
Παράγοντας κλίμακας Ετήσιο συνολικό σφάλμα με συντελεστή κλίμακας 50 ppm
Ευαισθησία θερμοκρασίας με συντελεστή κλίμακας 50 ppm/°C
Δείκτης εύρους Πεδίο εισόδου ± 20g
Χαρακτηριστικά ολόκληρης της μηχανής
Δείκτες περιβαλλοντικής απόδοσης Θερμοκρασία λειτουργίας -40°C-60°C
Θέρμανση αποθήκευσης -45°C ∼70°C
Γενικές απαιτήσεις Ηλεκτρική τροφοδοσία 18 ̊36V ((DC)
Σταθερή κατανάλωση ενέργειας ≤ 12W Κατανάλωση ισχύος εκκίνησης ≤ 25W



*Ηλεκτρικές διεπαφές

Πινάκια Συνδεσιμότητα Ονομασία σήματος Χαρακτηριστικά σήματος
1,14 Εξωτερική τροφοδοσία Η παροχή ενέργειας PCS είναι θετική 24V
2,15
Σημείο παροχής ενέργειας PCS Σημείο ισχύος
10 Έξοδος σήματος 200 Hz Δοκιμαστική μονάδα Τα δεδομένα εξόδου της ΜΜΕ είναι θετικά
9
Δελτίο ΕΚΑΧ Αρνητικά δεδομένα εξόδου IMU
7 Σήμα συγχρονισμού IMU_SYN+ Σημάδι συγχρονισμού IMU θετικό
6
ΕΙΜΟ_ΣΥΝ Αρνητικό σήμα συγχρονισμού IMU



*Ορθολογική εμφάνιση και διαστάσεις

Μονάδα Αδράνειας Οπτικών Ινών TDF51IMU0 Μικρού Μεγέθους Υψηλής Ακρίβειας Δυναμικές Λειτουργίες Μέτρησης 0
